C Khung biến đổi biến đổi đột quỵ

JH21L C FRAME Biến đột quỵ Máy nhấn phù hợp cho một lần nhấn với các công cụ khác nhau. Chiều dài đột quỵ được điều chỉnh thông qua cơ chế được cài đặt ở phía trước trục khuỷu. Đồ trang bị tiêu chuẩn báo chí điều chỉnh đột quỵ này với ly hợp khí nén kiểu khô, bảo vệ quá tải thủy lực, hệ thống bôi trơn tự động và hệ thống điều khiển trung tâm PLC.

Tình trạng sẵn có:

Số:



Tin nhắn của bạn Thêm vào giỏ điều tra

Mẫu:
JH21L
Nhãn hiệu:
WORLD

Mô tả Sản phẩm

Các tính năng chính của máy ép đột quỵ thay đổi

-7 hoặc 9 ca chiều dài đột quỵ có thể điều chỉnh, phù hợp cho các công cụ loại khác nhau

-Stardard trang bị các rào cản ánh sáng an toàn và biến tần tần suất

-c Khung cấu trúc hàn thép

-CE được phê duyệt

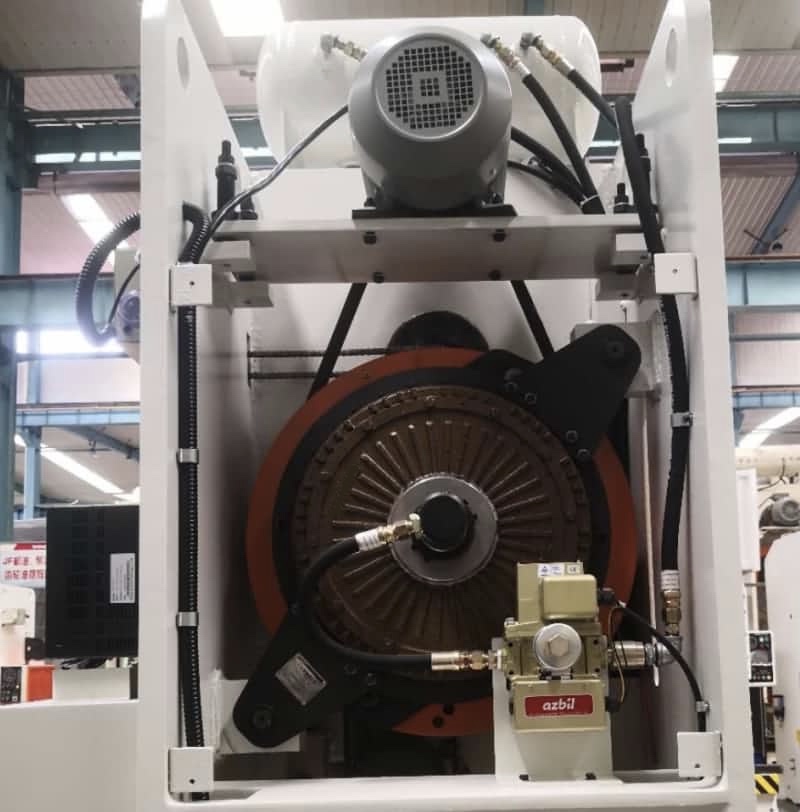

Biến đột quỵ máy ly hợp

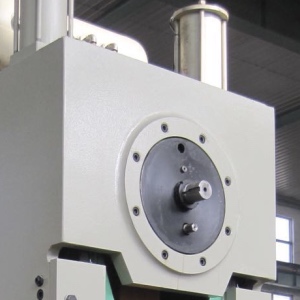

Cơ chế điều chỉnh chiều dài đột quỵ của máy ép

Cơ chế được lắp đặt ở phía trước trục khuỷu, có thể điều chỉnh theo thủ công. Điều chỉnh cơ giới là tùy chọn. Có một lỗ cho người vận hành để kiểm tra vị trí chiều dài đột quỵ bên phải.

Một núm để điều chỉnh chiều dài đột quỵ được đặt trên bảng điều khiển báo chí. Khi điều chỉnh, xi lanh khí nén sẽ điều khiển trục điều chỉnh ra. Sử dụng một cờ lê để điều chỉnh trục theo vị trí mong muốn. Quay lại núm điều chỉnh đột quỵ và trục sẽ trở lại vị trí ban đầu.

Thông số kỹ thuật của máy nhấn đột quỵ biến

				JH21-25L	JH21-45L	JH21-63L	JH21-80L	JH21-110L	JH21-125L	JH21-160L	JH21-200L	JH21-250L
Dung tích			Kn	250	450	630	800	1100	1250	1600	2000	2500
Đột quỵ danh nghĩa			mm	3	4	4	5	6	6	6	6	8
Slide Stroke			mm	10-110	20-120	10-150	10-150	10-160	10-160	16-160	18-180	21-220
SPM	đã sửa		Tối thiểu^-1	100	80	70	60	50	50	40	35	30
SPM	Biến đổi		Tối thiểu^-1	80-120	70-90	60-80	50-70	40-60	40-60	35-50	30-40	25-35
Tối đa. Chiều cao chết			mm	250	270	300	320	350	350	350	450	500
Điều chỉnh chiều cao			mm	50	60	80	80	80	80	110	110	120
Độ sâu họng			mm	210	230	300	300	350	350	380	390	420
Giữa các cột			mm	450	550	620	640	710	760	810	920	960
Củng cố		LR	mm	700	810	900	1000	1150	1150	1300	1400	1400
		Fb	mm	400	440	580	580	680	680	740	760	800
		THK	mm	80	110	110	120	140	140	150	160	170
Bolster mở cửa			mm	φ170 × 20	φ180 × 30	φ200 × 40	φ200 × 40	φ260 × 50	φ260 × 50	300 × 50	300 × 50	320 × 50
(Up Hole Dia. × DPTH × Low Hole Dia.)			mm	× φ150	× φ160	× φ180	× φ180	× φ220	× φ220	× 260	× 260	× φ280
Vùng bên ngoài		LR	mm	360	600	680	710	810	810	920	970	970
Vùng bên ngoài		Fb	mm	300	360	400	440	500	500	580	600	650
SHANK Lỗ		Dia.	mm	φ40	φ40	50	50	φ60	φ60	65	65	φ70
SHANK Lỗ		DPTH	mm	60	60	80	80	80	80	85	90	90
Động cơ chính			KW	4	5.5	7.5	7.5	11	11	15	18.5	22
Dimensions		Fb	mm	1500	1610	1680	1750	1860	1860	2250	2500	2730
		LR	mm	950	1170	1260	1310	1400	1450	1600	1700	1750
		H	mm	2650	2850	3050	3150	3350	3350	3800	4200	4300
Khối lượng tịnh			Kilôgam	3100	4350	6500	8500	10000	10700	14500	17950	25400
