JH21
WORLD

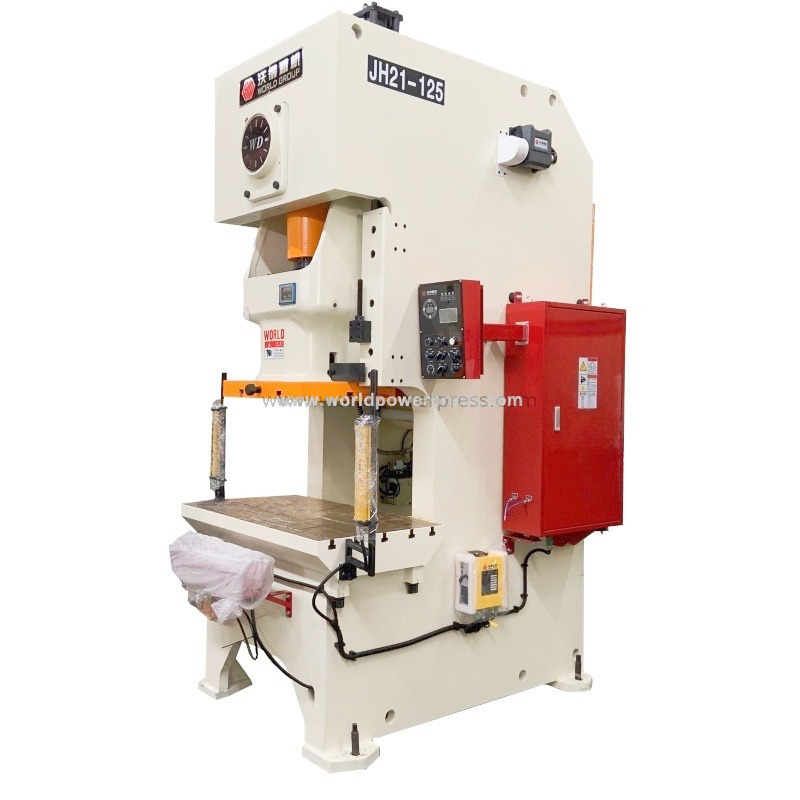

JH21 C FRAME CRANK CRANK Press cũng phù hợp cho quá trình rèn nóng các bộ phận nhỏ. Báo chí rèn nóng khung C có thể làm việc với robot để rèn nóng tự động. Máy ép rèn kiểu quay này được sử dụng rộng rãi cho bu lông, đai ốc và van bằng đồng nhỏ nóng. Một số đơn vị máy ép rèn nóng với robot có thể hoạt động như một dòng báo chí rèn tự động đầy đủ. Phạm vi công suất trọng tải báo chí rèn là từ 25TON đến 200TON.
Danh sách đặc tả
MỤC | MÃ SỐ | UNIT | JH21-25 | JH21-45 | JH21-60 | JH21-80 | JH21-100 | JH21-125 | JH21-160 | JH21-200 | |
Năng lực danh nghĩa | Thể dục | KN | 250 | 450 | 600 | 800 | 1000 | 1250 | 1600 | 2000 | |
Chiều dài đột quỵ trượt | S | mm | 80 | 120 | 140 | 160 | 160 | 180 | 200 | 220 | |
Slide Strokes | Đã sửa | SPM | 100 | 80 | 70 | 60 | 55 | 50 | 45 | 45 | |
Biến (tùy chọn) | SPM | 60-120 | 50-95 | 45-85 | 40-75 | 35-65 | 35-65 | 30-55 | 30-55 | ||
Tối đa. Chế độ chết đóng | H2 | mm | 250 | 270 | 300 | 320 | 335 | 350 | 400 | 450 | |
Điều chỉnh chiều cao đóng chết | t | mm | 50 | 60 | 70 | 80 | 90 | 90 | 100 | 110 | |
Độ sâu họng | C1 | mm | 210 | 225 | 270 | 310 | 330 | 350 | 400 | 430 | |
Khoảng cách giữa những người nổi dậy | D1 | mm | 450 | 515 | 560 | 610 | 670 | 670 | 736 | 910 | |
Trượt kích thước đáy | Fb | b | mm | 250 | 340 | 400 | 460 | 520 | 520 | 580 | 650 |
LR | a | mm | 360 | 410 | 480 | 540 | 620 | 620 | 700 | 880 | |
Kích thước lỗ | Đường kính | d | mm | 40 | 50 | 50 | 50 | 70 | 70 | 70 | 70 |
Độ sâu | I | mm | 65 | 60 | 70 | 65 | 90 | 90 | 100 | 100 | |
Kích thước bảng | Fb | D | mm | 400 | 440 | 520 | 600 | 640 | 680 | 760 | 840 |
LR | C | mm | 720 | 825 | 930 | 950 | 1060 | 1100 | 1175 | 1390 | |
Độ dày | H3 | mm | 80 | 110 | 130 | 140 | 145 | 155 | 165 | 180 | |
Đường kính lỗ bàn | ¢ | mm | 150 | 150 | 150 | 180 | 180 | 200 | 220 | 240 | |
Kích thước tổng thể | Fb | A | mm | 1500 | 1585 | 1540 | 1765 | 2000 | 2040 | 2305 | 2600 |
LR | B | mm | 945 | 1075 | 1200 | 1200 | 1300 | 1320 | 1420 | 1540 | |
Chiều cao | H | mm | 2120 | 2390 | 2570 | 2725 | 3010 | 3035 | 3215 | 3800 | |
Động cơ điện | KW | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | 18.5 | ||
Trọng lượng (gần đúng) | kg | 2450 | 3550 | 5150 | 6450 | 8650 | 9550 | 13600 | 19200 |
