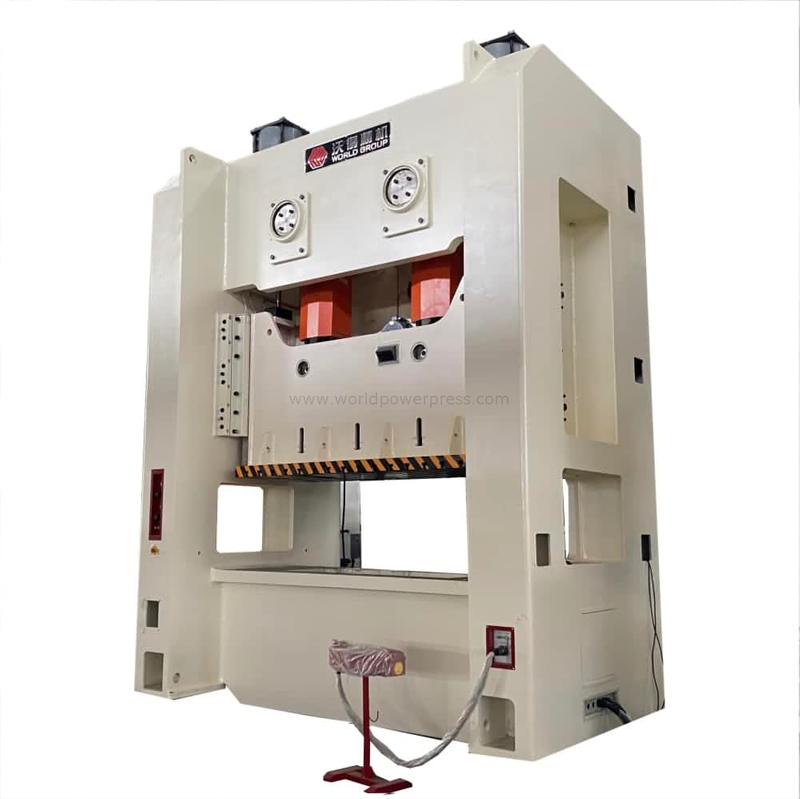

H khung hình hai điểm Double Crank Power Press

Mono Block Type JW36 Sê -ri SIRE SIRE POWER POWER có công suất nằm trong khoảng từ 110TON đến 630TON. Bàn làm việc kích thước lớn của báo chí phù hợp cho chết tiến triển và chết nhiều trạm. Máy ép kiểu tay quay này được sử dụng rộng rãi cho các bộ phận thiết bị giữ nhà, tin có thể làm và sản xuất bồn rửa nhà bếp. Đơn vị Severtal Hai điểm Máy ép năng lượng tự động có thể hoạt động với bộ nạp cuộn dây và chuyển thanh cho dòng dập tự động đầy đủ.
Tình trạng sẵn có:
Số:
  • JW36

  • WORLD

Những đặc điểm chính:

Khung Màn thép -hộp thép loại

-Transm nhiệm vụ bằng bánh đà, phanh ly hợp và bánh răng lớn

-Plc kiểm soát với HMI

-Customized kích thước colster

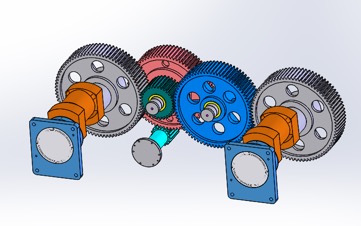

Hệ thống truyền bánh răng chất lượng cao cho máy ép thẳng

  1. Geled loại bánh răng đôi lớn, sức mạnh cao hơn.Truyền tải đầu quay bên thẳng

  2. Thiết bị mài

  3. Ly hợp loại dầu ướt mô -men xoắn loại

  4. Nhiều bánh răng truyền động để mở rộng khoảng cách giữa hai trục khuỷu. Thiết kế có thể tùy chỉnh cho bảng lớn hơn để phù hợp với các công cụ dập và đa trạm kích thước lớn.

Độ chính xác cao: tốt hơn so với tiêu chuẩn Power Press Precision Standard Jis-I

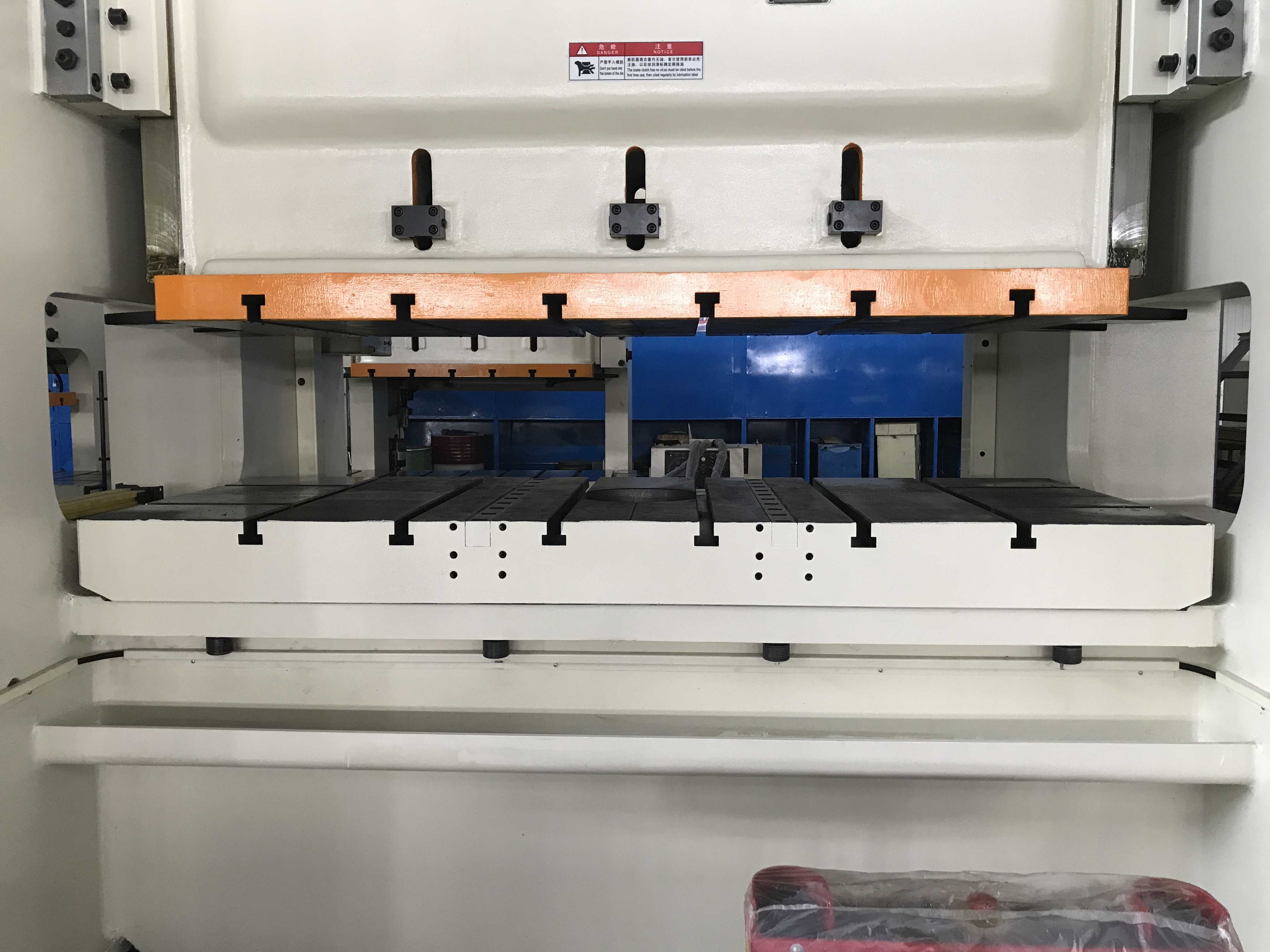

  1. Tám khuôn mặt Ram GibsNhấn thẳng ram

  2. Các tấm trượt bằng đồng dài

  3. Bu lông chống tải chống điều khiển cho điều chỉnh khoảng cách hướng dẫn ram

  4. Báo chí điều trị ủ cơ thể, gia công của Trung tâm phay chất lượng cao

An toàn cho hoạt động

  1. Máy báo là trang bị tiêu chuẩn với hệ thống bảo vệ quá tải thủy lực

  2. Van điện từ kép cho ly hợp và phanh

  3. Các nút dừng Emmergency trên T đứng và nhấn trở lại

  4. Rào cản nhẹ và khối an toàn chết là tùy chọn

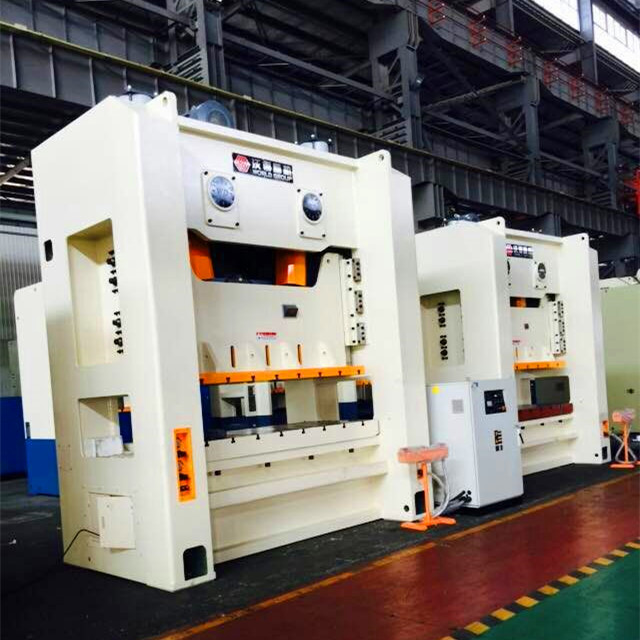

Bảng điều khiển báo chí tự động

  1. Di chuyển T đứng với các nút nấm hai tay và công tắc điều chỉnh ramBảng điều khiển báo chí

  2. Màn hình cảm ứng LCD trên HMI

  3. Đã sửa lỗi HMI và hộp điện di động có thể lựa chọn được

  4. Opetator có thể kiểm tra trạng thái làm việc từ màn hình

  5. Báo thức lỗi và các giải pháp có thể được hiển thị trên màn hình

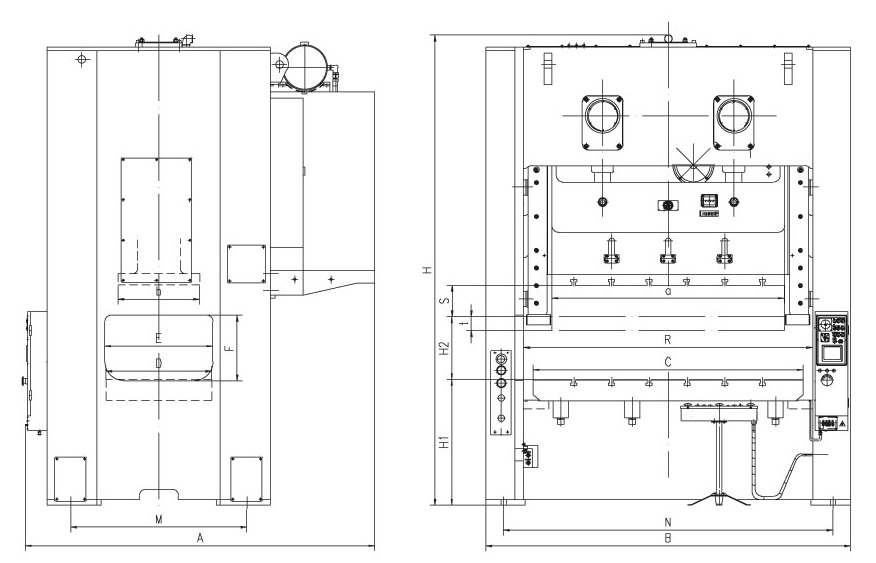

Kích thước máy ép thẳng kép

MỤC

MÃ SỐ

UNIT

JW36-110

JW36-160

JW36-200

JW36-250

Sức chứa giả định


Kn

1100

1600

2000

2500

Chiều dài đột quỵ trượt

S

mm

180

200

250

280

Điểm trọng tải xếp hạng


mm

5

6

7

7

Tốc độ đột quỵ trượt

đã sửa


SPM

50

45

35

30

Biến (tùy chọn)


SPM

35-60

35-55

25-40

20-35

Tối đa. Chết ngắt chiều cao

H2

mm

400

450

500

550

Điều chỉnh chiều cao đóng chết

t

mm

90

100

110

120

Kích thước cửa sổ bên

F-B

E

mm

650

800

900

950

Chiều cao

F

mm

350

400

450

460

Khoảng cách giữa những người nổi dậy

G

mm

1750

1900

2290

2570

Kích thước bảng

F-B

D

mm

700

760

900

1000

L-R

C

mm

1650

1800

2200

2500

Độ dày

H3

mm

140

150

170

180

Trượt kích thước đáy

F-B

b

mm

600

700

800

900

L-R

a

mm

1350

1500

1900

2200

Chiều cao bề mặt bàn (với miếng đệm)

H1

mm

1035

1035

1135

1235

Kích thước tổng thể

F-B

A

mm

1900

2300

2550

2650

L-R

B

mm

2600

2700

3200

3600

Chiều cao

H

mm

3900

4000

4400

4800

Động cơ điện


KW

11

18.5

22

30

Áp suất không khí


MPA

0.5

0.5

0.5

0.5

Trọng lượng (gần đúng)


Kilôgam

18000

21500

31500

39000

MỤC

MÃ SỐ

UNIT

JW36-315

JW36-400

JW36-500

JW36-630

Sức chứa giả định


Kn

3150

4000

5000

6300

Chiều dài đột quỵ trượt

S

mm

280

300

300

300

Điểm trọng tải xếp hạng


mm

7

8

8

8

Tốc độ đột quỵ trượt

đã sửa


SPM

30

20

20

20

Biến (tùy chọn)


SPM

20-35

15-25

15-25

15-25

Tối đa. Chết ngắt chiều cao

H2

mm

550

600

650

650

Điều chỉnh chiều cao đóng chết

t

mm

120

130

130

130

Kích thước cửa sổ bên

F-B

E

mm

950

1000

1100

1200

Chiều cao

F

mm

460

550

600

650

Khoảng cách giữa những người nổi dậy

G

mm

2570

2810

3200

3350

Kích thước bảng

F-B

D

mm

1000

1100

1200

1300

L-R

C

mm

2500

2700

3000

3100

Độ dày

H3

mm

190

200

210

220

Trượt kích thước đáy

F-B

b

mm

900

1000

1100

1200

L-R

a

mm

2200

2400

2700

2800

Bàn chiều cao bề mặt

H1

mm

1285

1340

1340

1580

Kích thước tổng thể

F-B

A

mm

2750

3250

3450

4000

L-R

B

mm

3600

3850

4350

4550

Chiều cao

H

mm

4900

5600

6100

5850

Động cơ điện


KW

37

45

55

75

Áp suất không khí


MPA

0.5

0.5

0.5

0.5

Trọng lượng (gần đúng)


Kilôgam

41500

54000

75500

103000
