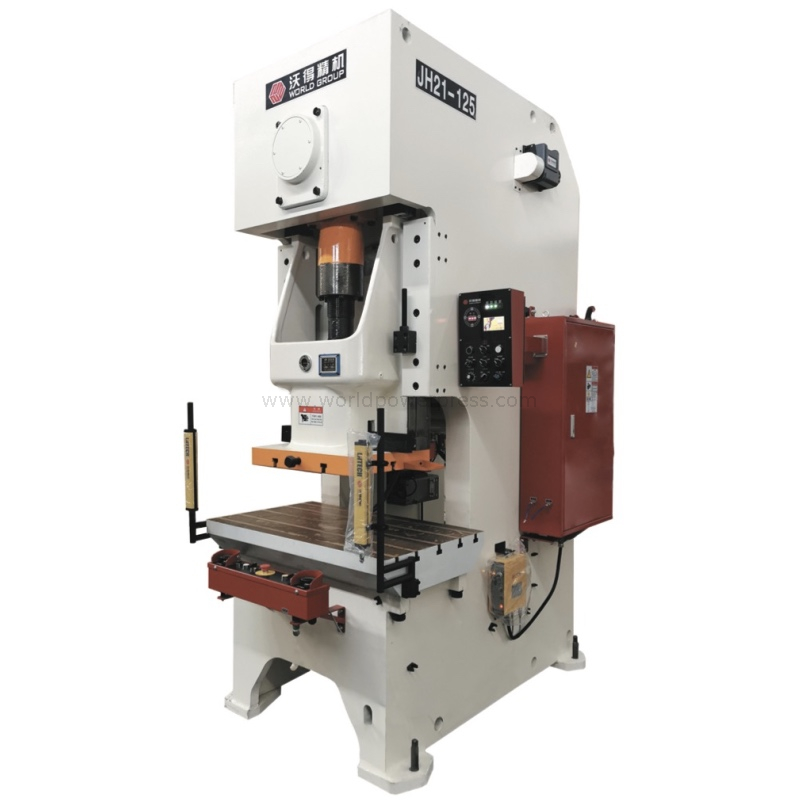

JH21 C FRAM

Most popular c type press machine for sheet metal parts stamping, punching, cutting, bending, trimming and blanking process. Press tonnages are from 25ton to 400ton. JH21 c frame press is standard equip with PLC, touch screen HMI, wet type pneumatic clutch and brake, safety solenoid valve, hydraulic overload pump, automatic grease lubricant pump and slide balance cylinders. Safety light barriers, frequency inverter for adjustable stroke speeds, piston type die cushion, die quick change clamps, tonnage monitor, safety die block are all optional. This single crank press can work with coil sheet roller feeder to act as an automatic press. Several automatic presses with transfer system such as manipulators can work as full automatic press line.

Tình trạng sẵn có:

Số:



Tin nhắn của bạn Thêm vào giỏ điều tra

Mẫu:
JH21
Nhãn hiệu:
WORLD

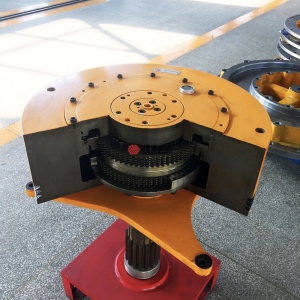

Thế giới bằng sáng chế ướt loại ly hợp khí nén và phanh cho máy ép điện

Máy móc chính xác thế giới tạo ra bánh đà, trục truyền động, vòng bánh răng và lắp ráp bộ ly hợp với đĩa ma sát nhập khẩu và con dấu. Các đĩa ma sát là bồn tắm dầu tốt hơn để bôi trơn và làm mát. Tất cả các ly hợp phải vượt qua kiểm tra nhiệt độ và kiểm tra cân bằng cân nặng. Ly hợp ướt có những lợi ích như tuổi thọ cao hơn, tiếng ồn thấp hơn, chi phí bảo trì rẻ hơn và bảo trì dễ dàng hơn, so với ly hợp loại khô. Đặc biệt đối với các bộ phận thiết bị giữ nhà do yêu cầu làm sạch nghiêm ngặt hơn.

PLC để kiểm soát báo chí khí nén

Hệ thống kiểm soát logistic có thể lập trình là trang bị tiêu chuẩn cho tất cả các máy ép điện tự động thương hiệu thế giới. Schneider, Omron, Panasonic đều có sẵn. Bơm bôi trơn dầu mỡ tự động cũng được điều khiển bởi PLC và toán tử có thể đặt thời gian và tần suất bôi trơn thông qua HMI. Báo chí có thể hoạt động như inch, đột quỵ đơn và đột quỵ liên tục. Có một nút dừng khẩn cấp trên bảng điều khiển để sử dụng khẩn cấp. Trạng thái làm việc báo chí cũng có thể được kiểm tra thông qua HMI.

Hệ thống bảo vệ quá tải thủy lực cho máy ép khí nén

World Press sử dụng hệ thống bảo vệ quá tải thủy lực thay vì tấm cắt cơ học thông thường với độ tin cậy cao hơn và hành động nhạy cảm hơn. Nếu hoạt động sai hoặc nhấn quá tải, dầu thủy lực áp suất cao dưới bát sẽ trở lại bể dầu quá tải. Trong khi đó, một tín hiệu sẽ được gửi lên báo chí và báo chí sẽ dừng ngay lập tức để bảo vệ khuôn và máy ép điện khí nén. Có một công tắc đặt lại trên bảng điều khiển và bơm quá tải sẽ bơm dầu thủy lực trở lại RAM. Nhấn sẽ sẵn sàng cho hoạt động.

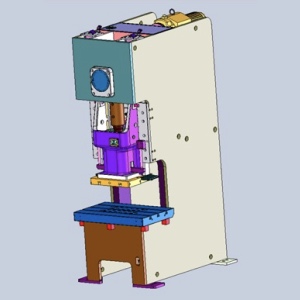

Thương trường nhỏ gọn của máy ép loại c

1. CRANKSHAFT

2. Động cơ và ly hợp ở phía sau

3. Hai xi lanh cân bằng trượt

4. Cơ thể hàn thép khung C, xử lý ủ

5. Máy bơm quá tải, bơm dầu mỡ và hệ thống khí nén đều ở phía sau

Hướng dẫn trượt loại hình chữ nhật chính xác cao cho máy ép khung khoảng cách

Kiểu hình chữ nhật kéo dài Six Face Ram Slide với các tấm bằng đồng cố định trên cơ thể báo chí. Độ chính xác cao hơn và tuổi thọ bề mặt dài hơn. Khoảng cách hướng dẫn có thể được điều chỉnh bởi các bu lông ở phía trước. Tất cả các ram đang đúc trong nhà máy thế giới và gia công của Trung tâm phay CNC. Hệ thống bôi trơn dầu mỡ tự động cung cấp chất bôi trơn thích hợp cho các hướng dẫn. Đáng tin cậy, ổn định và tiếng ồn thấp hơn.

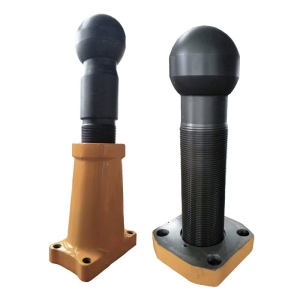

Cây câu với vít bóng cho máy ép điện

1. Casting Con Rod, rèn Ball Ball Scres

2. Điều trị bằng nitơ vít bóng để cải thiện khai thác

3. Bôi trơn dầu bên trong thanh CON

4. Điều chỉnh chiều cao RAM cơ giới

5. Điều chỉnh độ chính xác RAM 0,1mm với chỉ báo chiều cao khuôn

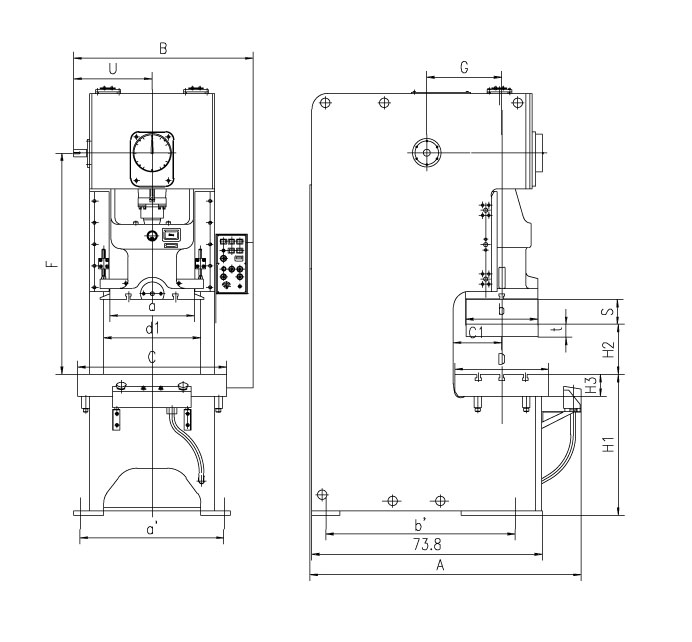

Kích thước của máy ép JH21

Kích thước máy ép quay đơn

Danh sách thông số kỹ thuật của máy ép

MỤC		MÃ SỐ	UNIT	JH21-25	JH21-45	JH21-60	JH21-80	JH21-100	JH21-125
Năng lực danh nghĩa		Thể dục	KN	250	450	600	800	1000	1250
Chiều dài đột quỵ trượt		S	mm	80	120	140	160	160	180
Điểm trọng tải được xếp hạng			mm	3	4	4	5	5	6
Tốc độ đột quỵ	Đã sửa		SPM	100	80	70	60	55	50
Tốc độ đột quỵ	Biến (tùy chọn)		SPM	60-120	50-95	45-85	40-75	35-65	35-60
Tối đa. Chế độ chết đóng		H2	mm	250	270	300	320	335	350
Điều chỉnh trượt		t	mm	50	60	70	80	90	90
Độ sâu họng		C1	mm	210	225	270	310	330	350
Khoảng cách giữa những người nổi dậy		D1	mm	470	525	560	580	670	696
Trượt kích thước đáy	L-R	a	mm	360	400	480	540	620	620
Trượt kích thước đáy	F-B	b	mm	250	340	400	460	520	520
Kích thước lỗ	Đường kính	d	mm	50	50	50	50	N/a	N/a
Kích thước lỗ	Độ sâu	I	mm	50	60	70	70	N/a	N/a
Kích thước bảng	L-R	C	mm	720	825	930	950	1060	1100
	F-B	D	mm	400	440	520	600	640	680
	Độ dày	H3	mm	80	110	130	140	145	155
Đường kính lỗ bàn		¢	mm	150	150	150	180	180	200
Chiều cao bề mặt Bolster (w/o)		H1	mm	750	775	800	845	850	850
Kích thước tổng thể	F-B	A	mm	1500	1540	1585	1765	2000	2040
	L-R	B	mm	945	1075	1200	1200	1300	1320
	Chiều cao	H	mm	2090	2365	2470	2675	2960	2980
Động cơ điện			KW	3	5.5	5.5	7.5	7.5	11
Áp suất không khí			MPA	0.5	0.5	0.5	0.5	0.5	0.5
Trọng lượng (gần đúng)			kg	2300	3350	4800	5550	7500	8700

MỤC		MÃ SỐ	UNIT	JH21-160	JH21-200	JH21-250	JH21-315	JH21-400
Năng lực danh nghĩa		Thể dục	KN	1600	2000	2500	3150	4000
Chiều dài đột quỵ trượt		S	mm	200	200	220	220	250
Điểm trọng tải được xếp hạng			mm	6	6	6.5	7	8
Tốc độ đột quỵ	Đã sửa		SPM	45	45	30	30	30
Tốc độ đột quỵ	Biến (tùy chọn)		SPM	30-55	30-55	20-35	20-35	20-35
Tối đa. Chế độ chết đóng		H2	mm	400	450	500	500	550
Điều chỉnh trượt		t	mm	100	110	120	120	120
Độ sâu họng		C1	mm	400	430	450	450	450
Khoảng cách giữa những người nổi dậy		D1	mm	696	910	980	980	1050
Trượt kích thước đáy	L-R	a	mm	700	880	900	900	1020
Trượt kích thước đáy	F-B	b	mm	580	650	700	700	750
Kích thước bảng	L-R	C	mm	1175	1390	1500	1540	1700
	F-B	D	mm	760	840	880	880	880
	Độ dày	H3	mm	165	180	190	190	210
Đường kính lỗ bàn		¢	mm	220	240	240	240	240
Chiều cao bề mặt Bolster (w/o)		H1	mm	900	1000	1000	1000	1100
Kích thước tổng thể	F-B	A	mm	2305	2600	2660	2720	2850
	L-R	B	mm	1420	1540	1640	1680	1750
	Chiều cao	H	mm	3210	3800	3850	3850	4585
Động cơ điện			KW	15	18.5	22	30	37
Áp suất không khí			MPA	0.5	0.5	0.5	0.5	0.5
Trọng lượng (gần đúng)			kg	12200	18500	22800	25600	29100
