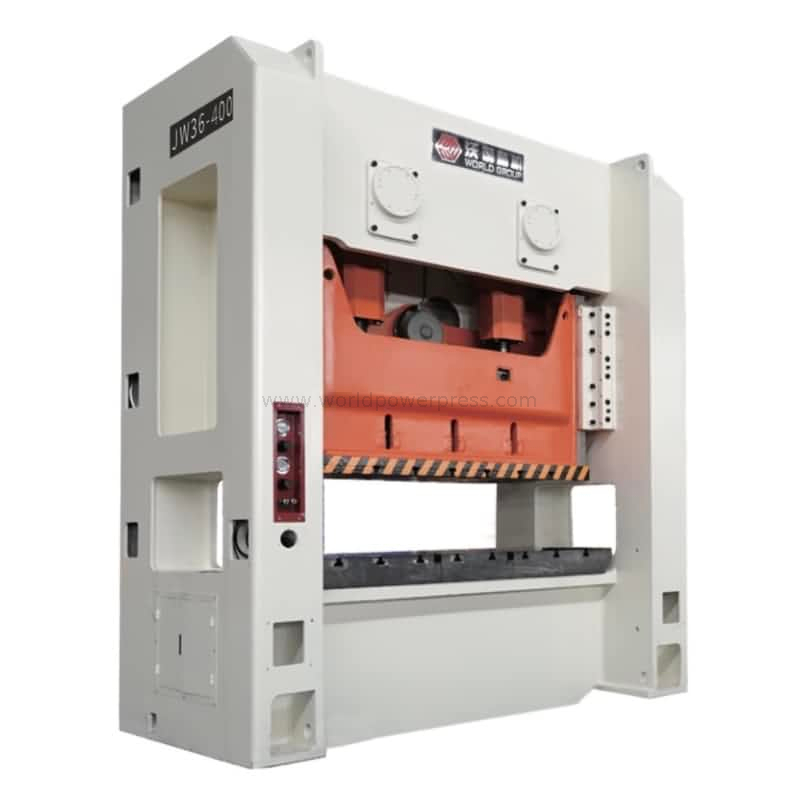

JW36 H Frame Double Crank Power Press Machine

Mono block type JW36 series straight side two points power presses have capacity range from 110ton to 630ton. The press big size working table is suitable for progressive die and multi-station die. This crank type press is widely used for house hold appliance parts stamping, tin can making and kitchen sinks production. severtal units two points automatic power presses can work with coil feeder and transfer bars for full automatic stamping line.

Tình trạng sẵn có:

Số:



Tin nhắn của bạn Thêm vào giỏ điều tra

Mẫu:
JW36
Nhãn hiệu:
WORLD

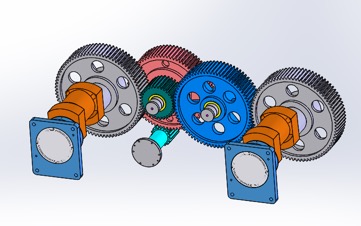

High quality gear transmission system for straight side press

Weled type big twin gears, higher strength.
Gear grinding
High torque oil bath wet type clutch
More gears transmission to extend the distance between two crankshafts. Customizable design for bigger table to match big size progressive dies and multi-stations stamping tools.

High precision: better than power press precision standard JIS-I

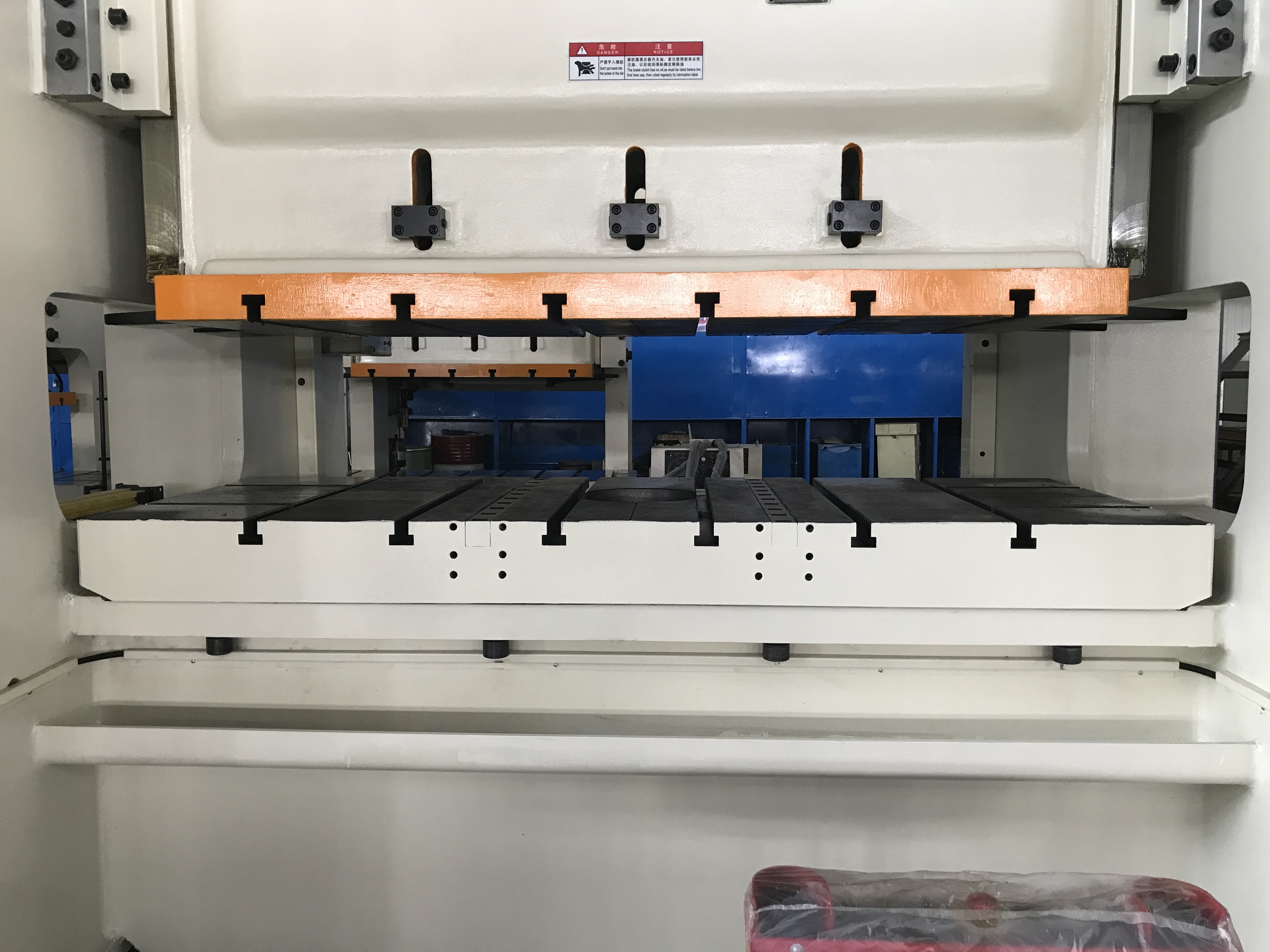

Eight faces ram gibs
Lengthened bronze slide plates
Anti-deviated load bolts for ram guide gap adjustment
Press body annealing treatment, machining by high quality milling center

Safety for operation

The press machine is standard equip with hydraulic overload protection system
Dual safety solenoid valve for the clutch and brake
Emmergency stop buttons on T stand and press back
Light barriers and die safety block are optional

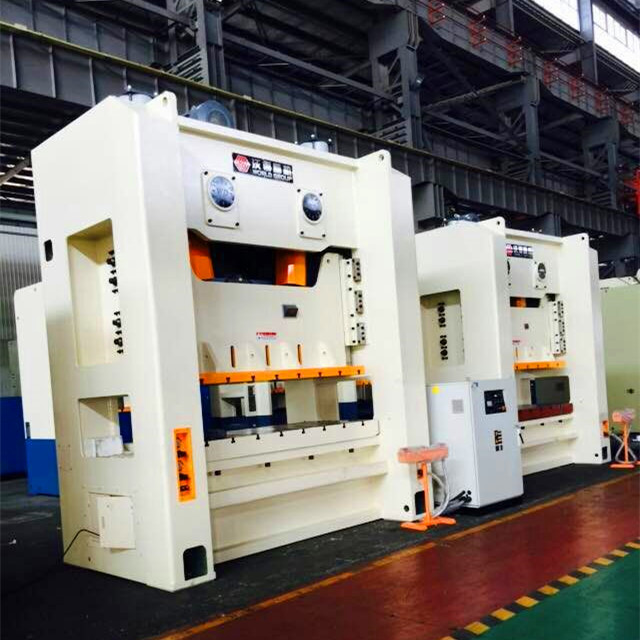

Automatic crank press console

Movable T stand with two-hand mushroom buttons and ram adjusting switch
LCD touch screen on the HMI
Fixed type HMI and movable electric box are selectable
Opetator can check the working status from the screen
Faults alarm and solutions could be shown on the screen

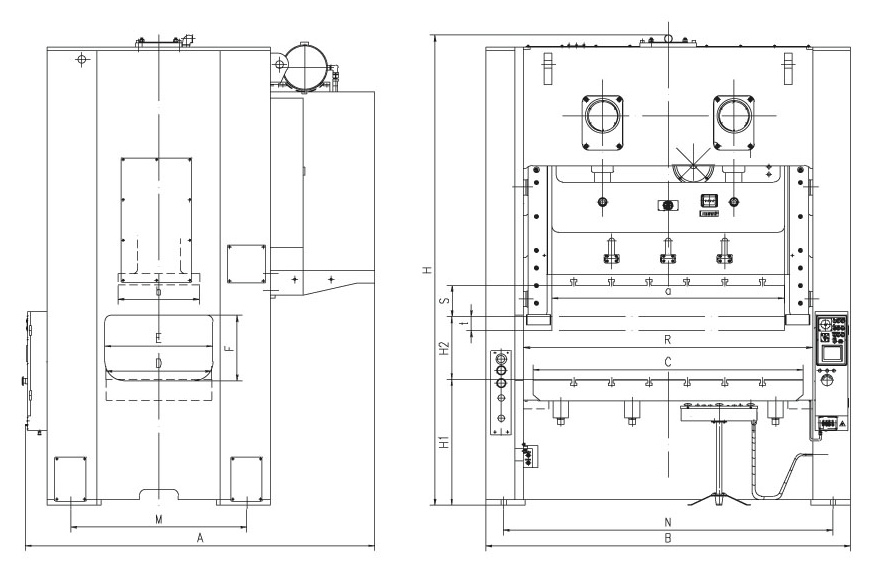

Kích thước máy ép thẳng kép

MỤC		MÃ SỐ	UNIT	JW36-110	JW36-160	JW36-200	JW36-250
Sức chứa giả định			KN	1100	1600	2000	2500
Chiều dài đột quỵ trượt		S	mm	180	200	250	280
Điểm trọng tải được xếp hạng			mm	5	6	7	7
Tốc độ đột quỵ trượt	đã sửa		SPM	50	45	35	30
Tốc độ đột quỵ trượt	Biến (tùy chọn)		SPM	35-60	35-55	25-40	20-35
Tối đa. Chế độ chết đóng		H2	mm	400	450	500	550
Điều chỉnh chiều cao đóng chết		t	mm	90	100	110	120
Kích thước cửa sổ bên	F-B	E	mm	650	800	900	950
Kích thước cửa sổ bên	Chiều cao	F	mm	350	400	450	460
Khoảng cách giữa những người nổi dậy		G	mm	1750	1900	2290	2570
Kích thước bảng	F-B	D	mm	700	760	900	1000
	L-R	C	mm	1650	1800	2200	2500
	Độ dày	H3	mm	140	150	170	180
Trượt kích thước đáy	F-B	b	mm	600	700	800	900
Trượt kích thước đáy	L-R	a	mm	1350	1500	1900	2200
Chiều cao bề mặt bàn (với miếng đệm)		H1	mm	1035	1035	1135	1235
Kích thước tổng thể	F-B	A	mm	1900	2300	2550	2650
	L-R	B	mm	2600	2700	3200	3600
	Chiều cao	H	mm	3900	4000	4400	4800
Động cơ điện			KW	11	18.5	22	30
Áp suất không khí			MPA	0.5	0.5	0.5	0.5
Trọng lượng (gần đúng)			Kilôgam	18000	21500	31500	39000

MỤC		MÃ SỐ	UNIT	JW36-315	JW36-400	JW36-500	JW36-630
Sức chứa giả định			KN	3150	4000	5000	6300
Chiều dài đột quỵ trượt		S	mm	280	300	300	300
Điểm trọng tải được xếp hạng			mm	7	8	8	8
Tốc độ đột quỵ trượt	đã sửa		SPM	30	20	20	20
Tốc độ đột quỵ trượt	Biến (tùy chọn)		SPM	20-35	15-25	15-25	15-25
Tối đa. Chế độ chết đóng		H2	mm	550	600	650	650
Điều chỉnh chiều cao đóng chết		t	mm	120	130	130	130
Kích thước cửa sổ bên	F-B	E	mm	950	1000	1100	1200
Kích thước cửa sổ bên	Chiều cao	F	mm	460	550	600	650
Khoảng cách giữa những người nổi dậy		G	mm	2570	2810	3200	3350
Kích thước bảng	F-B	D	mm	1000	1100	1200	1300
	L-R	C	mm	2500	2700	3000	3100
	Độ dày	H3	mm	190	200	210	220
Trượt kích thước đáy	F-B	b	mm	900	1000	1100	1200
Trượt kích thước đáy	L-R	a	mm	2200	2400	2700	2800
Bàn chiều cao bề mặt		H1	mm	1285	1340	1400	1580
Kích thước tổng thể	F-B	A	mm	2750	3250	3450	4000
	L-R	B	mm	3600	3850	4350	4550
	Chiều cao	H	mm	4900	5600	6100	5850
Động cơ điện			KW	37	45	55	75
Áp suất không khí			MPA	0.5	0.5	0.5	0.5
Trọng lượng (gần đúng)			Kilôgam	41500	54000	75500	97000
